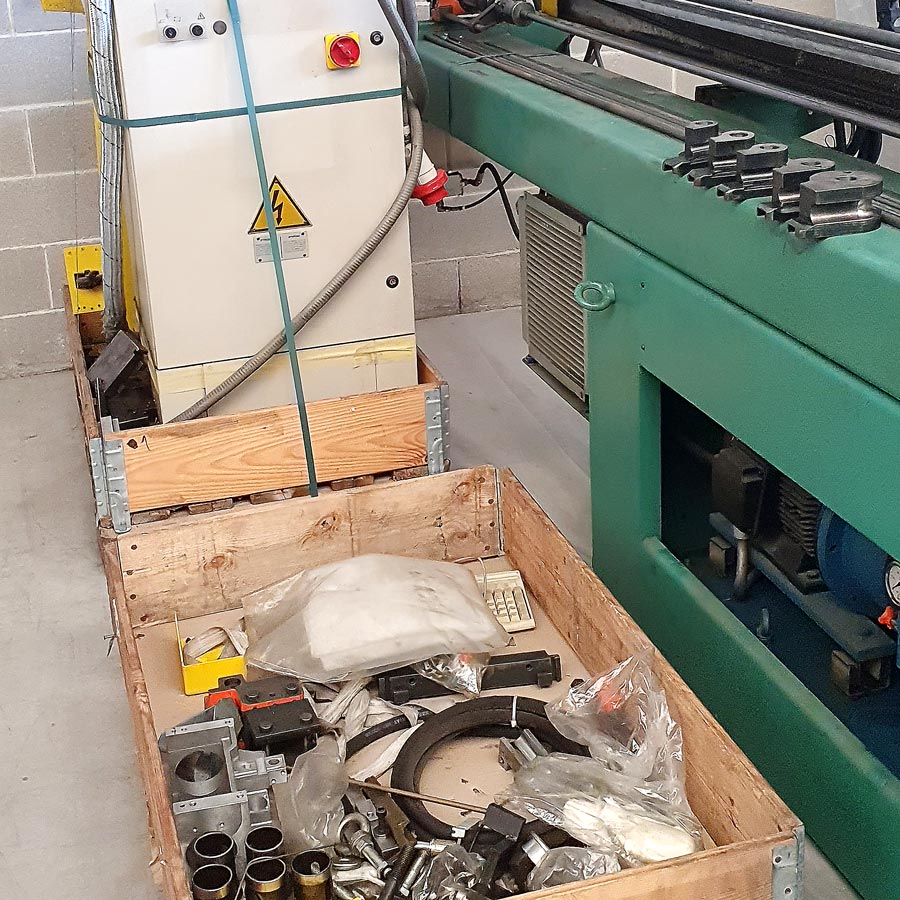

Capacità massima di curvatura c/materiale R=40 Kg/mm2:

42x2.5 mm

Raggio minimo interno di curvatura:

– con albero normale 21 mm

– con albero speciale 21 mm

Raggio medio max. di curvatura operando con rulli:

260 mm

Raggio massimo di curvatura sulla mezzeria del tubo operando con slittone guidatubo:

165 mm

Angolo massimo di curvatura:

187°

Lunghezza massima del tubo da curvare:

– riferito al fondo pinza di bloccaggio 3000 mm

– utilizzando il passo di ripresa 3700 mm

Corsa estrazione mandrino regolabile:

0-75 mm

Corsa apertura e chiusura carrello rulli o slittone:

80 mm

*Corsa apertura e chiusura carrello contromatrice:

12-22-44 mm

Potenza motore centralina idraulica:

7.5 kW

Numero giri motore a 50 Hz:

1450 RPM

Potenza motore lubrificazione automatica centralizzata:

60 W

Velocità massima di curvatura (asse Y):

160° gr/sec

Massima velocità rotazione mandrino porta pinza:

360° gr/sec

Massima velocità di traslazione del carro posizionatore (asse X):

70 m/1’

Tolleranza angolo di curvatura:

0.1°

Tolleranza angolo di rotazione mandrino portapinze (asse Z):

0.1°

Tolleranza posizionamento carro:

0.1 mm

Capacità olio idraulico nel cassone:

150 lt

Capacità serbatoio olio lubrificazione mandrino:

6 lt

Capacità serbatoio olio lubrificazione centralizzata:

2 lt

Pompa a portata variabile:

52 lt/1’

Pressione massima impianto idraulico:

140 bar

* Corse diversificate per lavorazioni speciali:

– mm. 12 per esecuzione di serpentine

– mm. 22 corsa standard

– mm 42 con caricamento automatico del tubo dall'alto

Lunghezza con braccio giramatrici aperto:

5220 mm

Lunghezza con braccio chiuso:

4700 mm

Larghezza:

800 mm

Altezza:

1300 mm

Altezza da terra del piano di lavoro:

1072 mm

Peso macchina:

1550 Kg
