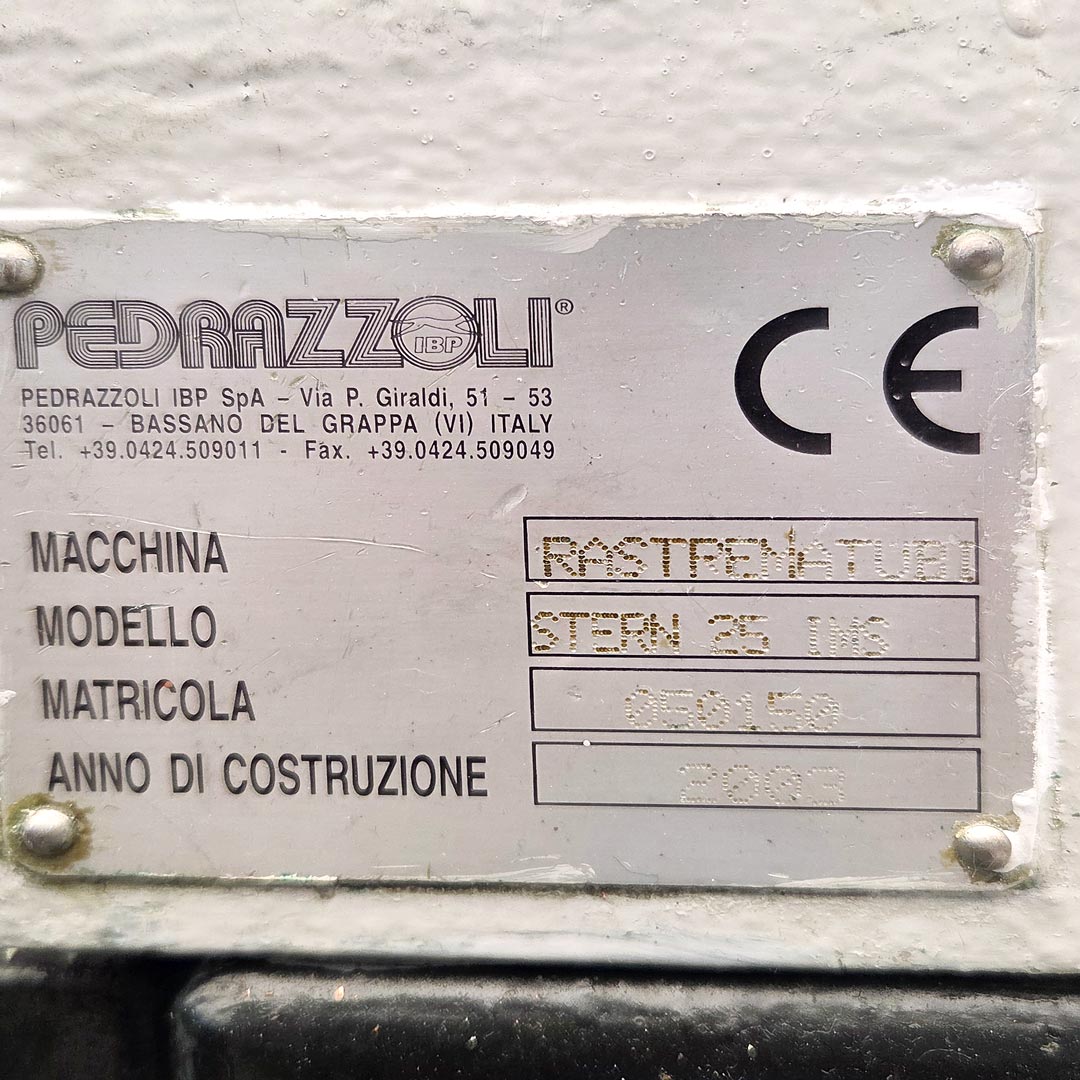

Retrofit Pedrazzoli tern 25 E

Centro di lavoro a tre assi controllati per la lavorazione dell’estremità del tubo.

Scheda Tecnica

Dati tecnici



Capacità Max. di rastrematura
ø35x4 mm

Rumorosità Max. ciclo a vuoto
75 dB

Potenza installata
16.5 KW

Potenza motore impianto idraulico
5.5 KW

Potenza motore per lubrificazione a getto
0.55 KW

Coppia costante motore brushless rotazione platorello
12 Nm

Coppia costante motore brushless rotazione utensile
12 Nm

Portata Max. pompa idraulica a portata variabile
28 l/min

Portata pompa per lubrificazione a getto
16 l/min

Pressione di esercizio centralina idraulica
150 bar

Pressione per lubrificazione a getto
8 bar

Capacità serbatoio olio centralina idraulica
125 l

Capacità serbatoio olio per lubrificazione a getto
50 l

Capacità serbatoio olio per lubrificazione a nebbia
1.2 l

Forza di spinta unità di lavoro
8000 Kg

Forza di serraggio morsa
5388 Kg

Forza Max. regolabile di serraggio prechiusura pneumatica
26 Kg
Altezza da terra regolabile dell’asse carico/scarico
930-1000 mm

Max. apertura ganasce
32 mm

Max. apertura ganasce
con sola movimentazione morsa dx
16 mm

Lunghezza ganasce
106 mm

Corsa Max. unità di lavoro
150 mm

Distanza platorello ganasce

Max
330 mm

Min
180 mm

Ingombro blocco porta-trafile standard
195 mm

Max. lungh. rastremabile
130 mm

Precisione di posizionamento
0.05 mm

Tempo ciclo per corsa (80mm A+R)
0.75 sec

N° sedi (unificate VDI 40 )
per installazione utensili
15 nr

N° sedi per utensili motorizzabili
(innesto DIN 5482)
15 nr


––––––


Velocità di rotazione utensile

(Con riduttore standard, coppia=32Nm)
0-800 g/1’

(Con riduttore speciale, coppia=24Nm)*
0-1050 g/1’

Descrizione

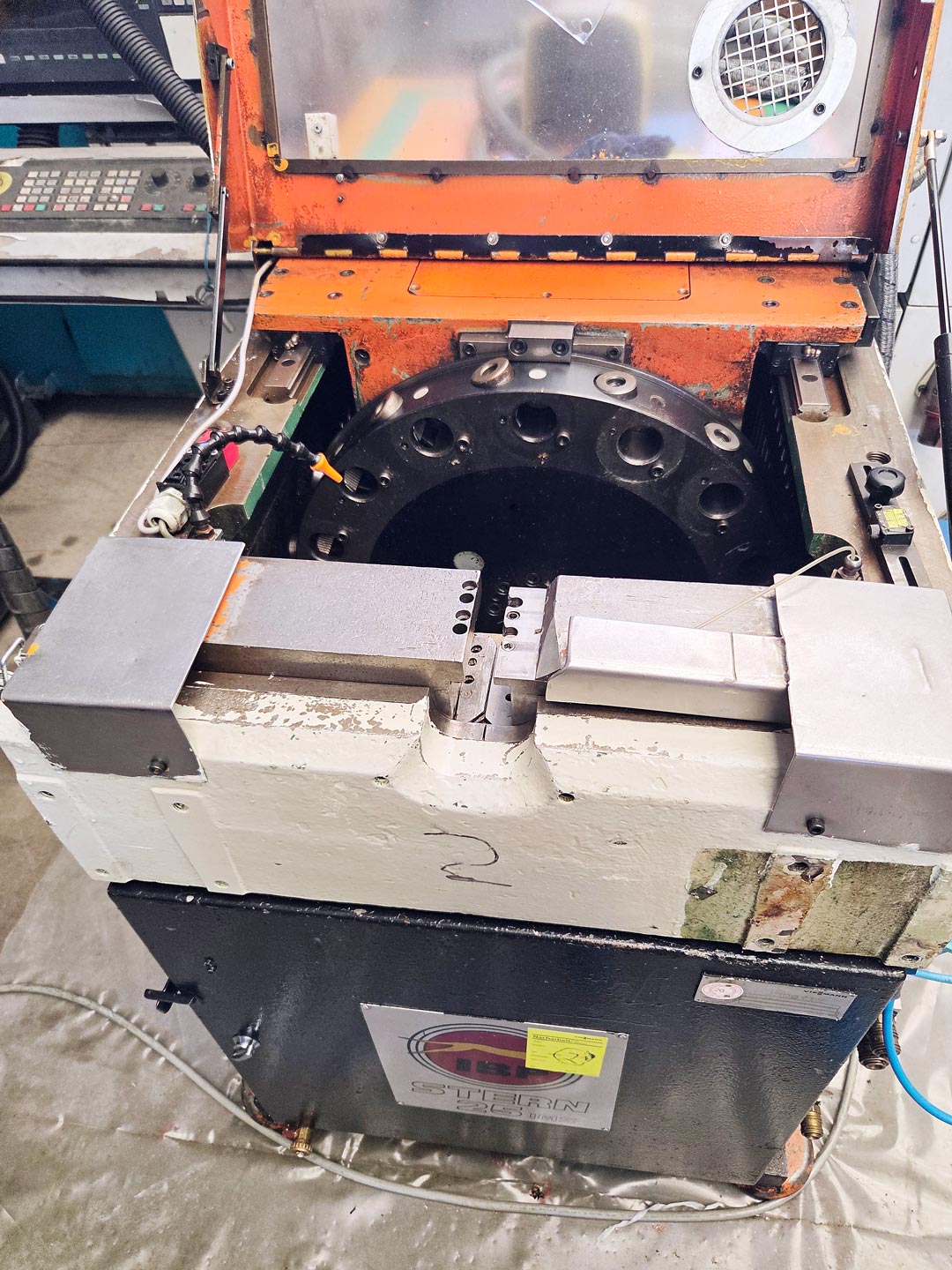

La STERN 25 E è un centro di lavoro a tre assi controllati per la lavorazione dell’estremità del tubo.
Ciò che rende la macchina differente da una comune rastrematubi è la possibilità di montare, su tutte le 15 sedi porta utensili, moduli o utensili rotativi.

Inoltre, oltre alla rotazione controllata, è possibile montare utensili con moto lineare idraulico (3 vie disponibili). Le lavorazioni ottenibili sono quindi le più svariate (rastrematura, cartellatura, allargatura, rullatura, foratura, filettatura, fresatura, smussatura, chiusura del tubo, etc.).
