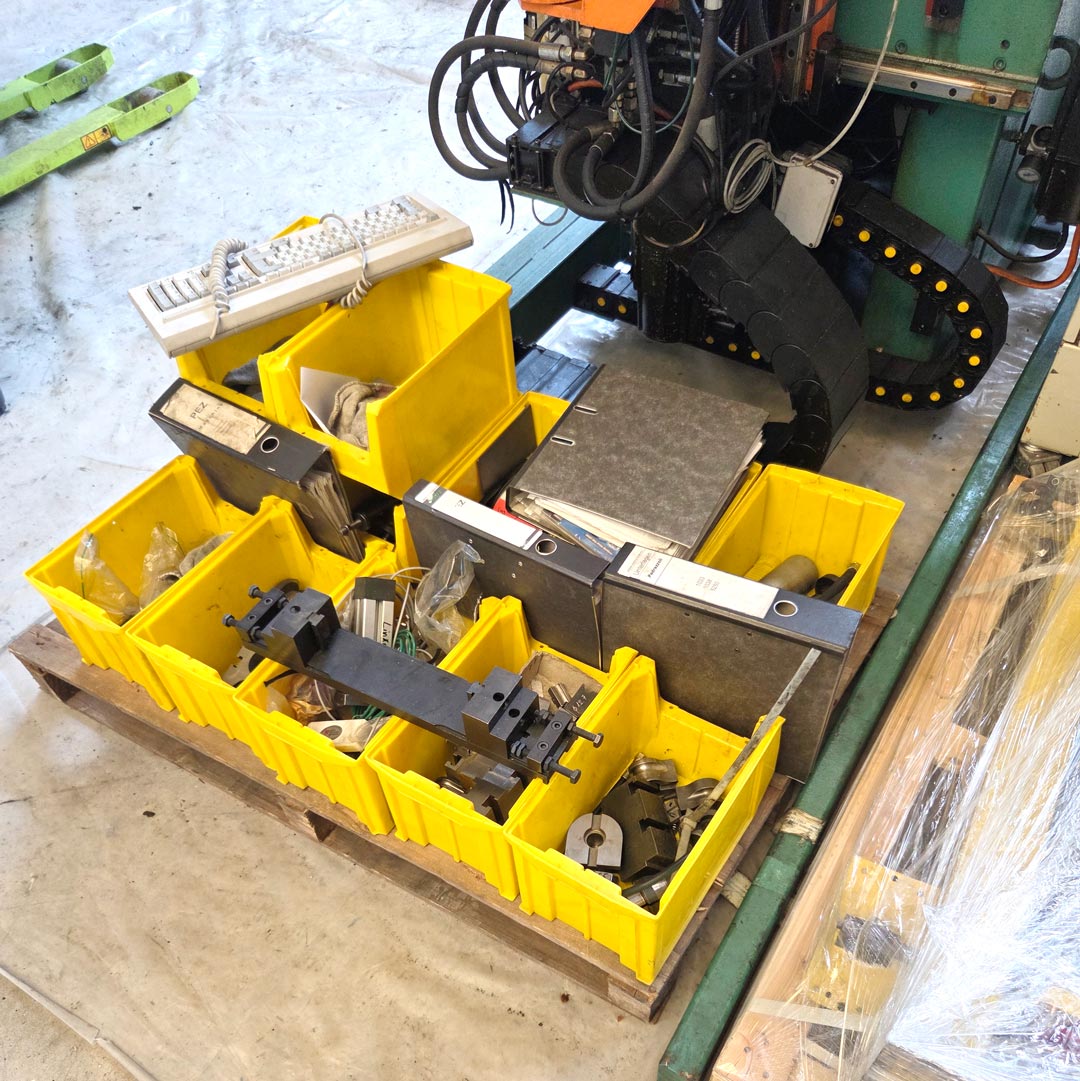

Capacità Max. di curvatura (materiale R=40Kg/mm²)

18x2 mm

Capacità Max. di curvatura (materiale R=20Kg/mm²)

25x1.5 mm

Raggio minimo interno di curvatura:

– con albero normale

20 mm

– con albero speciale

< 20 mm

Raggio medio Max, di curvatura operando con rulli

85 mm

Raggio medio Max. di curvatura operando con:

Slittone fisso

85 mm

Slittone idraulico

80 mm

Slittone a molla

50 mm

Angolo massimo di curvatura

190°

Lunghezza massima del tubo da curvare:

– riferito al fondo pinza di bloccaggio

2000 mm

– utilizzando il passo di ripresa

2700 mm

Corsa estrazione mandrino regolabile

0-300 mm

Corsa Max. contromatrice (variabile)

63 mm

Corsa fissa apertura e chiusura carrello rulli o slittone

63 mm

Potenza installata

17 kW

Numero giri motore a 50Hz

1450 RPM

Velocità Max. di curvatura (asse Y)

400 °/s

Velocità Max, rotazione mandrino porta pinza (asse Z)

420 °/s

Velocità Max. del carro posizionatore (asse X)

100 m/s

Velocità asse V

20 m/s

Velocità asse R

180 °/s

Tolleranza angolo (asse Y)

0.1°

Tolleranza angolo (asse Z)

0.1°

Tolleranza posizionamento (asse X)

0.1 mm

Tolleranza angolo (asse R)

0.1°

Tolleranza posizionamento (asse V)

0.1 mm

Capacità olio idraulico nel cassone

110 lt

Capacità serbatoio olio lubrificazione mandrino

7 lt

Capacità serbatoio olio lubrificazione centralizzata

2.7 lt

Pompa a portata variabile

26 lt/1’

Pompa anticipo mandrino

11 lt/1’

Pressione massima impianto idraulico

140 bar

Peso macchina

1100 Kg

Lunghezza con braccio giramatrici aperto

4420 mm

Lunghezza con braccio chiuso.

4090 mm

Larghezza

770 mm

Altezza

1367 mm

Altezza da terra del piano di lavoro

1157 mm
