Raggio medio Max. di curvatura operando con slittone
270 mm
Angolo massimo di curvatura
187 mm
Lunghezza massima del tubo da curvare:
– riferito al fondo pinza di bloccaggio
5250 mm
– utilizzando il passo di ripresa
xxxx
Corsa estrazione mandrino regolabile
0-125 mm
Corsa Max. contromatrice
50 mm
Corsa fissa apertura e chiusura carrello rulli o slittone
190 mm
Potenza motore centralina idraulica
22.4 kW
Numero giri motore a 50Hz
1450 RPM
Potenza motore lubrificazione automatica centralizzata
0.6 kW
Velocità Max. di curvatura (asse Y)
40 °/sec
Velocità Max. rotazione mandrino porta pinza (asse Z)
300 °/sec
Velocità Max. del carro posizionatore (asse X)
45 m/1’
Tolleranza angolo (asse Y)
0.1°
Tolleranza angolo (asse Z).
0.1°
Tolleranza posizionamento (asse X)
0.1 mm
Capacità olio idraulico nel cassone
300 lt
Capacità serbatoio olio lubrificazione mandrino
10 lt
Capacità serbatoio olio lubrificazione centralizzata
2 lt
Pompa a portata variabile
106 lt/1’
Pompa anticipo mandrino
xx lt/1’
Pressione massima impianto idraulico
140 bar
Dimensioni
Peso macchina
4600 kg
Lunghezza con braccio giramatrici aperto
7650 mm
Lunghezza con braccio chiuso
7098 mm
Larghezza
1680 mm
Altezza
1350 mm
Altezza da terra del piano di lavoro
1153 mm
Unità di governo IMS
(Intelligent Motion System) composta da:
Computer AT IBM compatibile dotato di microprocessore 80486/100MHz + Hd da 80 Mb + Fd da 3.5" che può contenere 1000 programmi di lavoro.

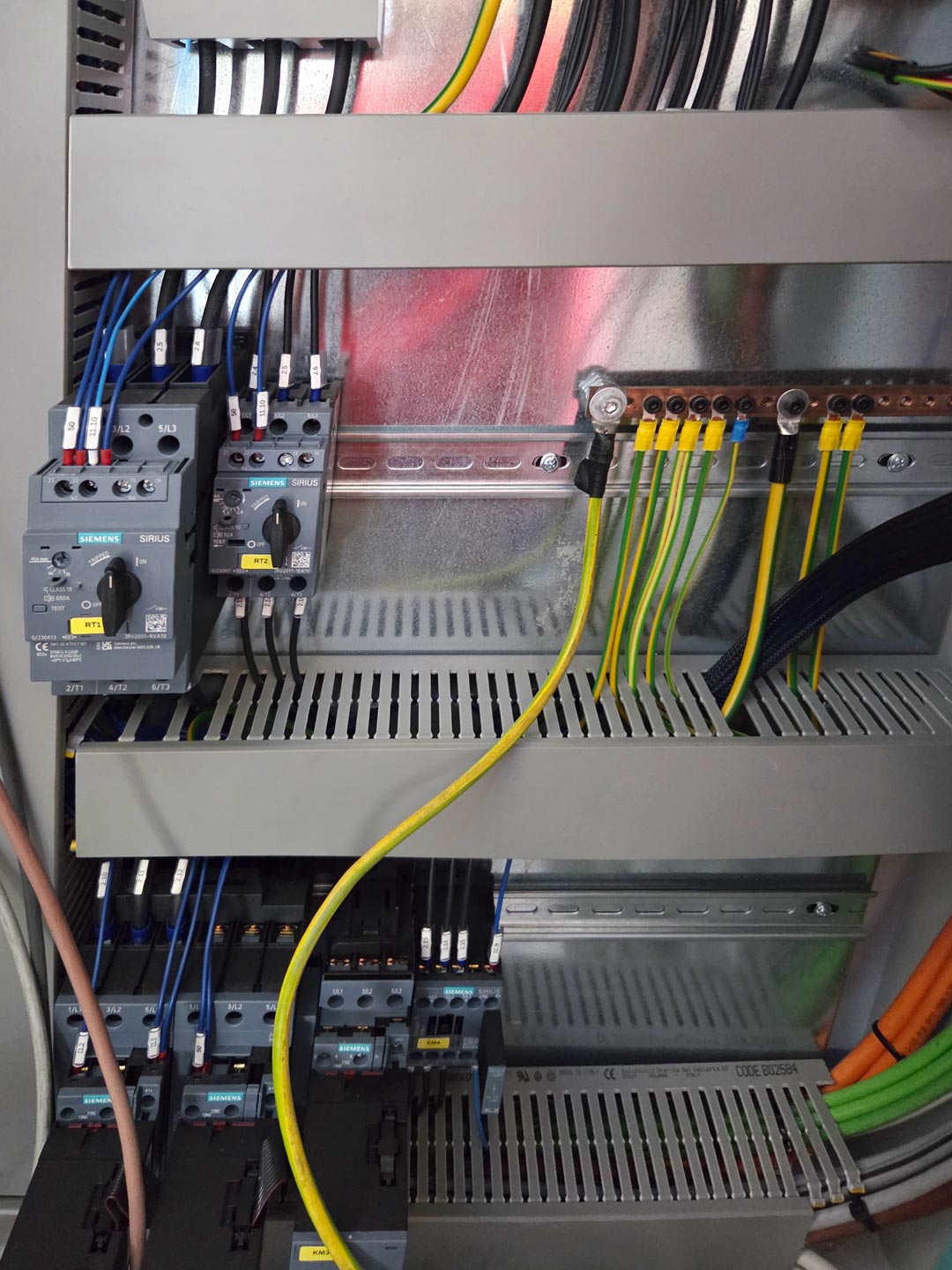

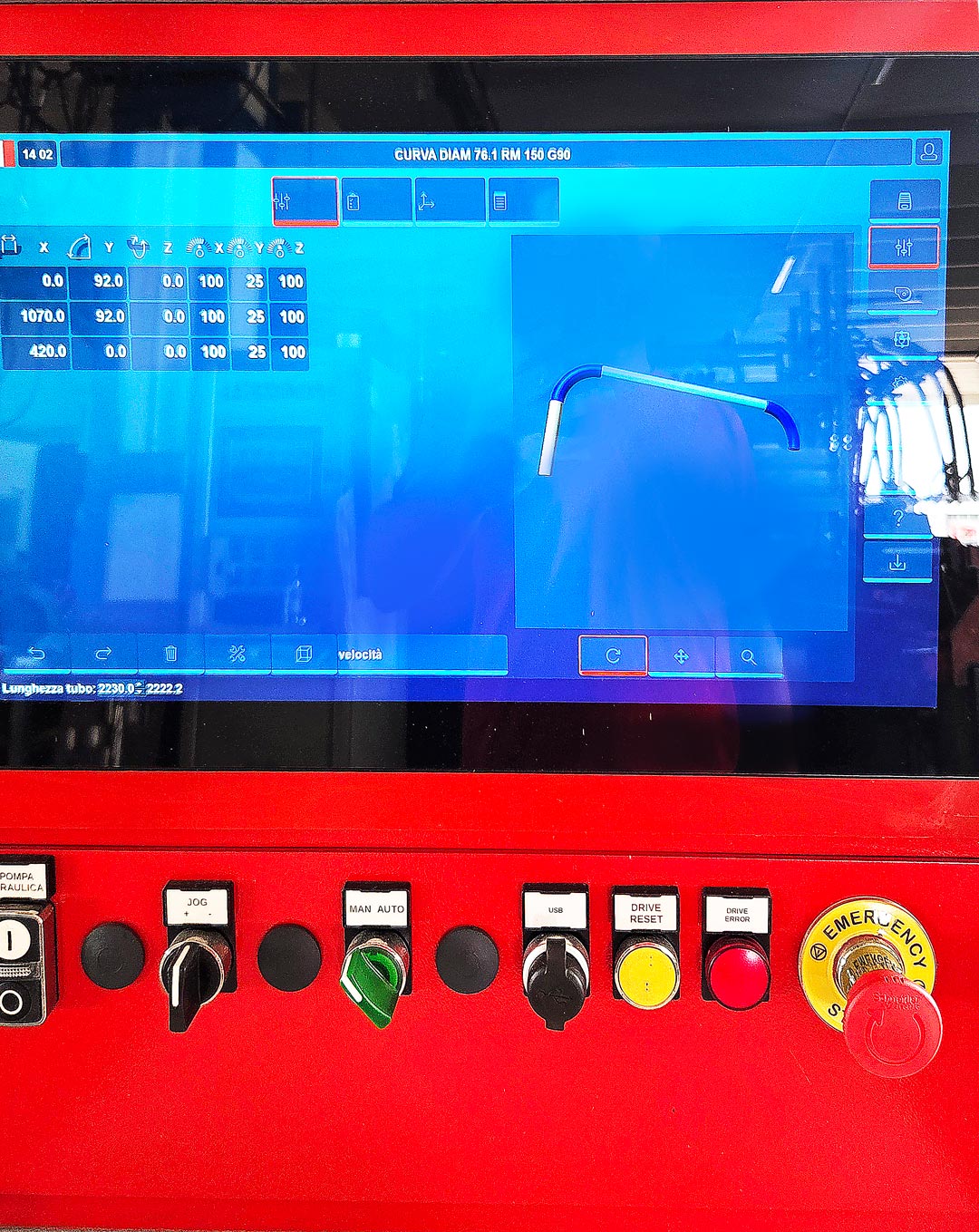

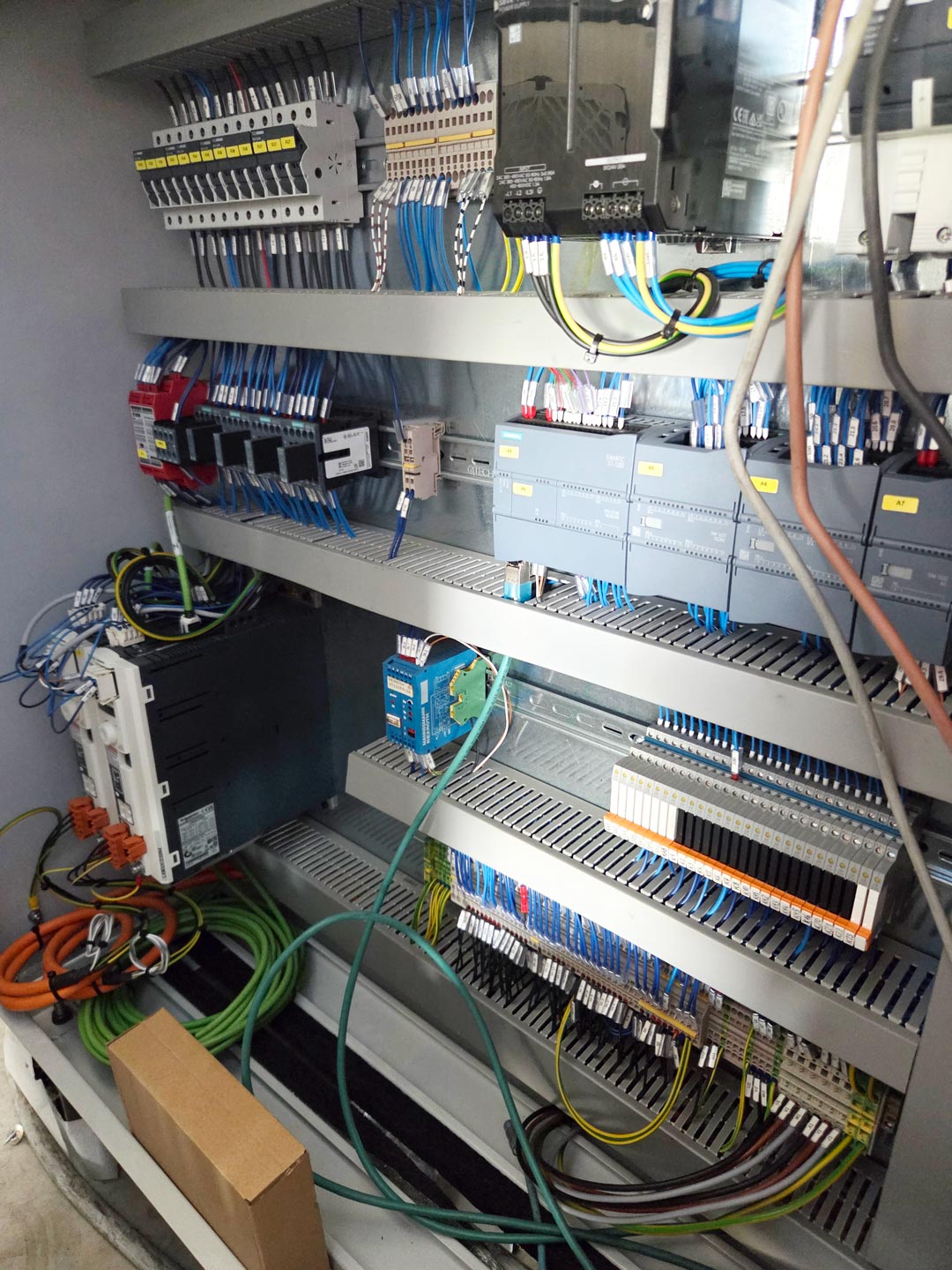

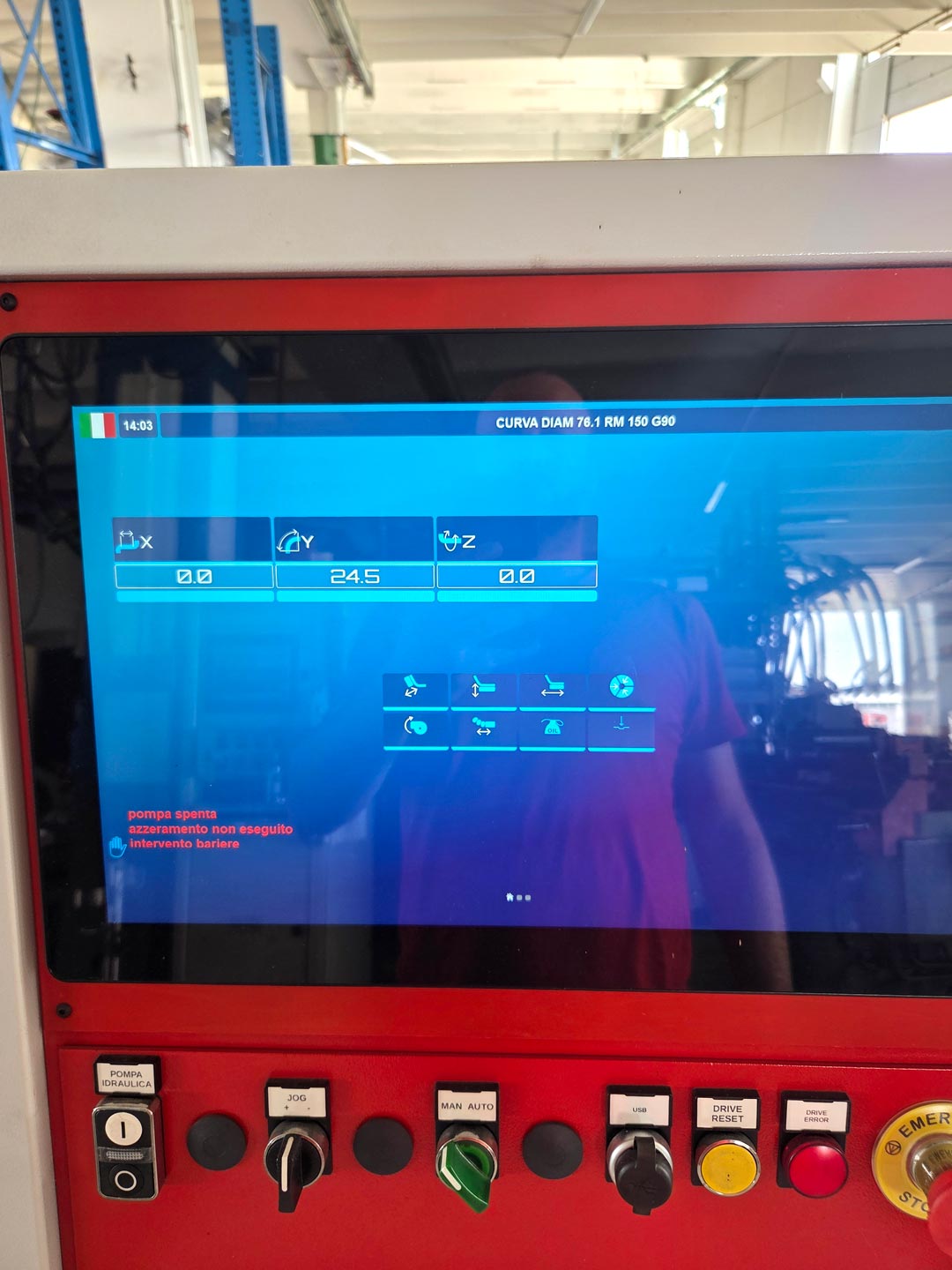

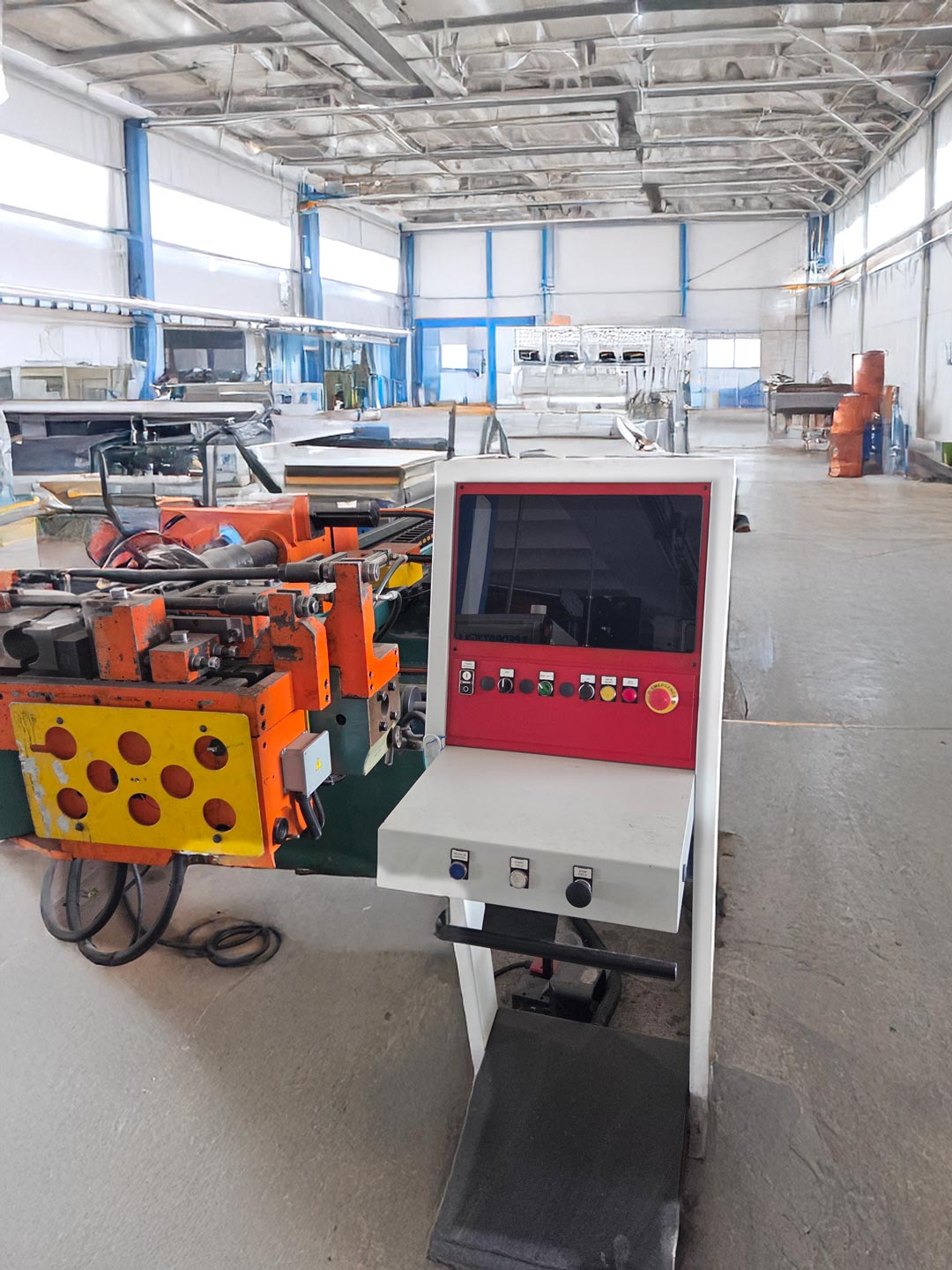

Monitor grafico a colori ad alta risoluzione con schermo sensibile al tocco delle dita (touch screen).
Il software CN-PLC è un tipo di software utilizzato per controllare e gestire le macchine piegatubi. SC Service si avvale di questo software, che viene installato sulla macchina e consente di programmare e automatizzare le operazioni di piegatura dei tubi.
